產品介紹

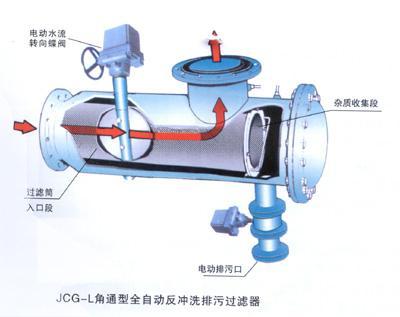

自動排污過濾器由殼體、多元濾芯、反沖洗機構、電控箱、電動閥門和差壓控制器等部分組成。殼體內 的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器的體積，下腔內安裝有反沖 洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔， 最后從出口送出。
自動排污過濾器芯采用高強度的楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，驅動反沖洗機構。當反沖洗吸盤口與濾芯進口正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內內壁上的雜質微粒隨水流進幅盤內并從排污閥排出。特殊設計的濾網使得濾芯內部產生噴射效果，任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正常或定時器設定時間結束，整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產。
自動排污過濾器芯采用高強度的楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，驅動反沖洗機構。當反沖洗吸盤口與濾芯進口正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內內壁上的雜質微粒隨水流進幅盤內并從排污閥排出。特殊設計的濾網使得濾芯內部產生噴射效果，任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正常或定時器設定時間結束，整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產。
【自排污過濾器】主要參數：
單臺處理水量：45-2350m³/h
最大工作壓力：0.1-1.6Mpa
過濾器清潔時的壓力損失：≤0.018Mpa
最高工作水溫：95℃
過濾精度范圍：100-3000µm
自清洗所需水量：<1%
自清洗時間：10-60s
自清洗控制方式：壓差、時間及手動
電控方式：交流三相380V/ 50Hz
控制界面：數顯、旋鈕、開關
濾網類型：316L編織網、楔形網
單臺處理水量：45-2350m³/h
最大工作壓力：0.1-1.6Mpa
過濾器清潔時的壓力損失：≤0.018Mpa
最高工作水溫：95℃
過濾精度范圍：100-3000µm
自清洗所需水量：<1%
自清洗時間：10-60s
自清洗控制方式：壓差、時間及手動
電控方式：交流三相380V/ 50Hz
控制界面：數顯、旋鈕、開關
濾網類型：316L編織網、楔形網
2.【自排污過濾器】結構參數：
| 型號 | 管徑 | 出入水口 | Z | Z1 | Z2 | Z3 | K | 濾網面積 | 處理水量 | 重量 |
|
|
(inch) | mm | mm | mm | mm | mm | mm | cm2 | m3 /h | (kg) |
| CNAF-YT03-1.6 | 3 | 80 | 530 | 839 | 785 | 914 | 200 | 1165 | 45 | 87 |
| CNAF-YT04-1.6 | 4 | 100 | 540 | 873 | 831 | 994 | 220 | 1367 | 65 | 106 |
| CNAF-YT05-1.6 | 5 | 125 | 620 | 932 | 904 | 1133 | 250 | 2095 | 105 | 132 |
| CNAF-YT06-1.6 | 6 | 150 | 700 | 996 | 982 | 1252 | 285 | 3014 | 150 | 197 |
| CNAF-YT08-1.6 | 8 | 200 | 830 | 1187 | 1218 | 1679 | 340 | 5270 | 265 | 248 |
| CNAF-YT10-1.6 | 10 | 250 | 1000 | 1338 | 1381 | 1797 | 405 | 7867 | 410 | 360 |
產品優勢
納污量大
選用優質進口濾材，單位面積過濾材料所能容納的顆粒污染的質量高，納污量大，使用壽命長。
過濾精度穩定
先進的加工工藝，減少濾材在折波加工中因機械力產生的破損，保障濾芯過濾精度穩定均一。
結構完整性高
多次通過標準ISO2942:2004試驗，濾芯不存在影響其過濾精度評定結果的結構缺陷。確保精度與實際精度水平一致。
出廠檢驗嚴格
原材料、半成品、成品完整嚴格的產品出廠檢驗流程，出廠產品實行全檢，確保產品出廠品質。
